“仅仅对取样盒巧妙增加磁力吸附片,烤架增加定位点,就使得含水率的检测更为精准。”从事制丝质检20余年的云南中烟红塔集团大理卷烟厂质检员杨秀兰说道。
在卷烟生产质量管控过程中,需要严格把控烟叶、烟丝的含水率,而含水率检测使用最多的就是烘箱法。标准要求烘箱烤架上摆放取样盒的空间密度≥1个/120cm²,而在实际检验过程中,由于现行烘箱设计,质检人员基本都是凭借个人经验对取样盒摆放密度进行判定,同时取样盒在烘箱内放入和取出过程中,取样盒之间容易出现位置偏移或碰撞,导致盒内样品出现抛洒或盒内样品倾斜,造成含水率检测结果出现微小偏差,不利于过程的精准控制。

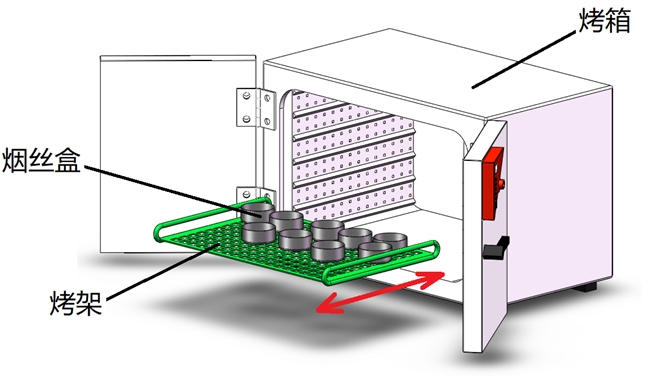

物料含水率检测烘箱示意图
“在烤架上简单做出定位标志,但在取样盒推入烘箱的过程中,由于力量不同,有时会导致取样盒不在预定的位置,不利于方法的固化……”
“既然目前市面上烘箱烤架都是无定位点的,那我们如果在烤架相应的位置安装定位槽将取样盒定位固定,且保证过程中位置不出现偏移,不就符合标准要求了?”
“取样盒底部都是平的而且也比较薄,如何有相应的吸附装置固定在烤架上呢?同时还要在使用过程中不能干扰含水率的检测呢?”
排除一个个简单易实施的想法后,工厂工艺质量人员查询资料、找线索,集思广益,头脑风暴、深入探讨,开展课题攻关。
有一次,一位同事拿出一个“智能手表充电盘”为其手环进行充电,大家看到这个场景受到了启发,利用磁力吸附原理,在取样盒底部安装小磁片,在烤架上设计对应的定位点,两者位置就相对固定了。
改进的取样盒和烘箱烤架实物图
说干就干。队员们立即按照设计方案进行改造。从取样盒磁力片的形状到烤架定位点的排列方式,经过反复试验,终于敲开了成功的大门。
实践证明,对烤架进行改造,增加定位槽,同时在取样盒底部增加圆形磁力片,巧妙采取磁力吸附定位的方式,效果立竿见影。不但保证了取样盒摆放符合≥1个/120cm²工艺要求,同时解决了取样盒在称样到烘样的移动过程中也能稳定固定于托盘上,避免移动过程中的物料倾斜和抛洒的问题。
改进的烘箱烤架(下层)与现行烘箱烤架(上层)之间的实物对比图
可吸附定位的取样盒巧妙解决了含水率检测过程中易被忽视的误差点,提升了含水率检测结果的精准性,很快就被推广使用到工厂各环节质检室,攻关小组申请的2件专利也获得了国家知识产权局的授权。
“小改进解决了大问题啊,以后我们新质检员烘样不用担心取样盒的空间密度均匀问题以及物料抛洒的问题了,工作效率也大大提升了。”质检员杨欣璇开心地笑了。
图文由云南中烟红塔集团大理卷烟厂 杨艳阳授权提供
