日前，中建二局中原分公司河南建行项目BIM技术应用被河南省工程建设协会等授予2020年度河南省第三届“匠心杯”--施工应用综合一等奖。通过BIM技术应用，该项目共计节约成本257万元。
该项目结合工程重难点，制定了BIM应用策划、实施标准等文件，形成了设计、施工、成本等一体化综合管理体系；采用BIM +3D模型，对现场安全文明施工、机械设备、外排脚手架、办公生活区的布置进行优化，提高场地利用率；通过BIM模型与专业图纸校对，发现并解决865处土建、机电等专业图纸问题，督促设计单位完成设计变更93项；对项目砌体结构进行排布，导出砌体工程量表和排布图，实现砌体的按图领料、按图施工和定点运输，控制砌块损耗率在2%以内，节约成本14万元；通过模型整合后的碰撞检查，及时发现并优化后期可能遇到的管线碰撞问题1056余处，减少人材机的浪费；项目制冷机房优化前无检修空间，运输通道被管线占用，优化后机房、管线排列整齐有序，行走孔及维修空间充足；走廊优化前净高为2.5米，且管线排布凌乱，多处碰撞，优化后走廊净高达到3米，管线排布整齐美观；对优化后的模型输出预留预埋的图纸，施工中按图纸进行预留预埋，测算预留预埋利用率为99.3%；该项目共输出BIM深化设计图纸1085份，现场机电管线工厂加工率达到了80%。（朱国鹏 孔玉会）

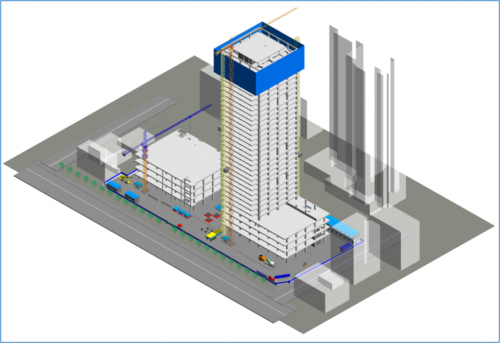

施工场地策划
经过BIM深化设计的机房、管线排列整齐有序
